一、引言
信噪比（Signal-to-Noise Ratio，SNR）是評估廣播發射機信號質量的核心技術指標，其定義為發射機輸出信號中有用音頻信號功率與噪聲功率的比值（單位：分貝 dB）。該指標直接決定信號傳輸?shù)募儍舳取旁氡葦?shù)值越高，噪聲對有效信息的掩蓋作用越弱，收音機等接收設備解調后得到的聲音越清晰，無雜音、底噪等干擾問題；反之，若信噪比不達標，會導致音頻失真、信號辨識度下降，嚴重影響聽眾接收體驗。
在廣播行業中，信噪比是發射機全生命周期管理的關鍵考核標準，無論是生產驗收、日常運維，還是合規播出審查，均需符合明確的指標要求。例如，根據廣電行業測試規范，中波AM廣播發射機的信噪比通常需≥60dB，調頻FM廣播發射機需≥60dB，這些標準是保障不同發射機信號互不干擾、維持廣播頻段傳輸秩序的重要依據。
要實現信噪比的精準測量，需依賴自身性能穩定的專業測試設備 —— 普通測試儀器若自身噪聲控制不足，會引入額外干擾，導致測量結果失真。RWC2500A Plus 廣播調制分析儀具備本振頻率1ppb的高精度、AM 模式下70dB（Typ.），F(xiàn)M 模式下75dB（Typ.）的測量信噪比，可有效規避測試設備帶來的誤差，精準捕捉發射機輸出信號中的微弱噪聲，為 AM/FM 廣播發射機信噪比檢測提供可靠數據支撐。
同時，該設備兼容現有相關測試標準，適配500kHz~30MHz（AM）、76MHz
~108MHz（FM）的寬頻率范圍，滿足1kW以上（含1kW）中短波調幅發射機及調頻發射機的測試需求，是廣電行業生產、驗收、運維環節中適用的測試工具之一。
二、常見問題
1、測量結果偏差大：可能由測試設備自身信噪比不足、接口連接接觸不良或測量帶寬設置不當導致?？蛇x用 RWC2500A Plus 這類高信噪比測試儀器，檢查平衡/非平衡等接口連接狀態，按行業標準統一測量帶寬參數。
2、環境干擾影響測試：測試環境中的電磁干擾、電源波動會引入額外噪聲，導致信噪比測量值失真。需將測試環境控制在5-40℃的工作溫度范圍內，使用穩壓器保障供電穩定，同時遠離強電磁干擾源。
3、設備老化導致指標漂移：發射機放大電路、濾波元件老化或測試儀器性能衰退，會使信噪比測量結果出現異常波動。應定期對發射機進行維護校準，對測試設備進行性能校驗，必要時及時更新?lián)Q代。
4、操作流程不規范：未正確設置音頻信號參數、解調模式選擇錯誤會影響測試準確性。需嚴格遵循標準測試流程，使用 RWC2500A Plus 的音頻發生模塊輸出標準測試信號，確保解調模式與發射機類型（AM/FM）匹配。
三、測量方法
本篇文章的測量方法使用的核心設備為RWC2500A Plus，具體設備信息請查看ajyey.cn。

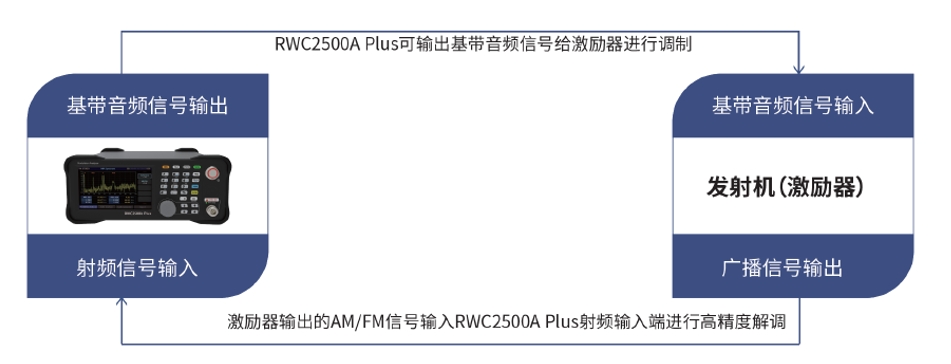

3.1 設備連接
3.2測試流程
RWC2500A Plus具備調制分析模塊，音頻分析模塊和基帶音頻信號輸出模塊，測量信噪比時我們需要使用基帶音頻信號輸出模塊，將基帶音頻信號輸入到發射機的音頻輸入端口，在發射機調制為廣播后將接過負載和TEST信號輸入RWC2500A Plus的射頻信號輸入接口，使用調制分析模塊進行分析。測試前按下FREQ按鍵設置中心頻率，確保RWC2500A Plus與發射機頻率一致。
3.2.1基帶音頻信號發生

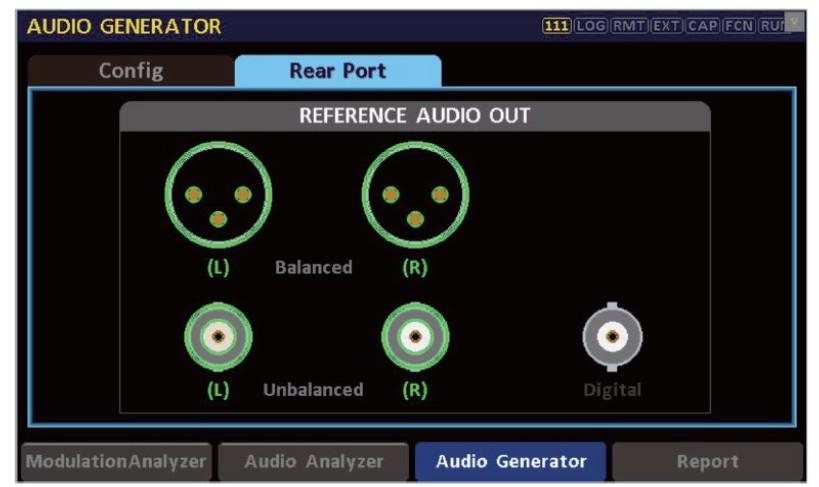

1、使用RWC2500A Plus的基帶音頻信號發生模塊時，首先可以在Audio Generator界面選擇Rear Port，在此界面可快速調整所需的音頻輸出接口（平衡/非平衡/數字），選擇好之后進入下一步。

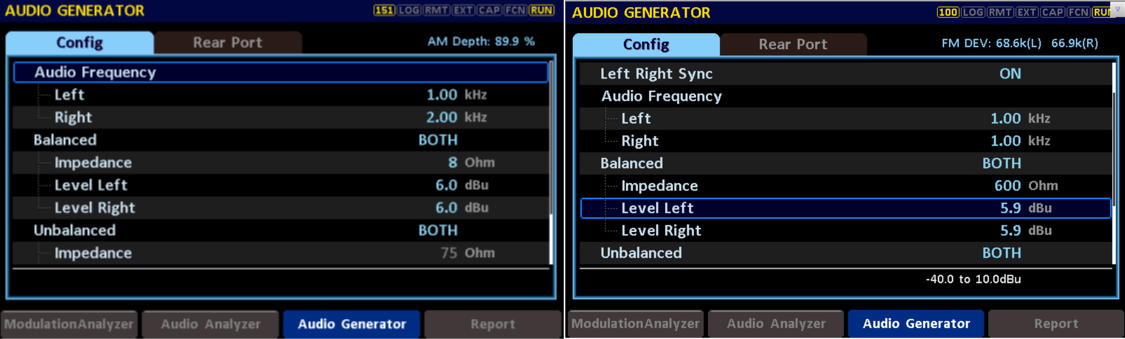

2、在此步驟中，用戶可調節音頻信號的電平和頻率，測試調制度時一般以1KHz音頻信號為主。設置好頻率之后可在此界面調整音頻電平的大小，調整同時可觀察到右上角，AM模式下確保AM Depth在100%左右，F(xiàn)M模式下確保FM DEV(L)(R)在67.5kHz左右。
3.2.2音頻分析

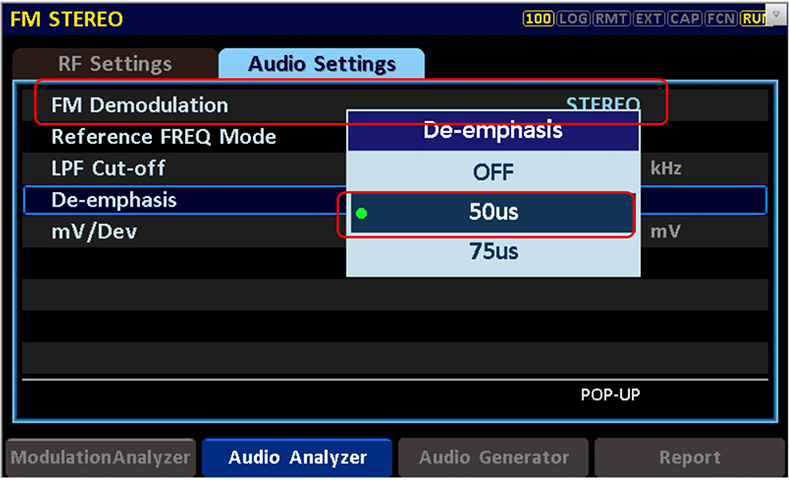

1、若為FM 發射機，在Audio Analyzer的上拉菜單中進入Audio Settings界面，將FM Demodulation設置為STEREO，De-emphasis設置為50us，與發射機的預加重參數保持匹配。

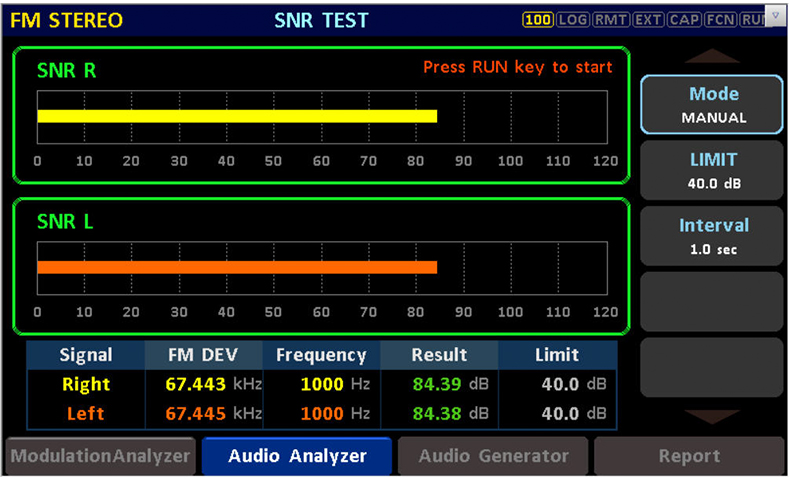

2、設置完成后，在上拉菜單中選擇 SNR界面，在界面右側Mode設置為AUTO，REF FREQ設置為1kHz，Ref Port根據連接接口選擇UNBAL/BAL/DIG，按下右側按鍵區RUN，等待幾秒即可在Result處讀取SNR測試值。
四、核心設備：RWC2500A Plus
4.1 功能綜述
RWC2500A Plus 是一款專業的廣播調制分析儀，主要應用于AM/FM發射機測試,可單機實現射頻參數、調制性能和音頻層面的全面測試。
設備可實時解調AM/FM（單聲道和立體聲），可測試載波功率、頻率偏差、AM 調幅度、FM 頻偏及導頻信號相關參數。設備支持實時輸出解調后的音頻信號。設備可配置音頻發生功能，可輸出基帶音頻信號，支持左右聲道電平和頻率的獨立設置，同時具備數字（平衡）及模擬（平衡及非平衡）音頻輸出接口。設備具有音頻分析功能，可分析解調后的基帶音頻信號，支持頻域和時域分析，可顯示音頻的頻譜和波形。
RWC2500A Plus基于多功能的組合可直接分析廣播發射機的關鍵指標例如：載波參數、音頻失真度、音頻信噪比、音頻頻率響應和立體聲音頻分離度等，單臺儀器實現發射機的指標測試，從而滿足廣電行業廣播發射機的測試需求。
4.2 產品特點
? 支持AM/FM高精度解調和參數分析，支持立體聲調頻；
? 完全替代行業經典產品FMAB；
? 本振頻率精度高達1ppb，SNR：AM：70dB(Typ.), FM：75dB(Typ.)；
? 可解調輸出基帶音頻，支持平衡/非平衡/數字接口；
? 可實時測試顯示射頻頻譜，解調后音頻的頻譜和波形；
? 支持音頻分析，可測量失真度、信噪比、頻率響應和分離度等；
? 支持音頻發生，可輸出單音或掃頻信號，支持多種接口；
? 支持自定義測試項上下門限，超門限指標將實時提示；
? 支持測試結果總覽和數據導出，一鍵生成報告；
? 彩色觸摸屏及按鍵協同操作。

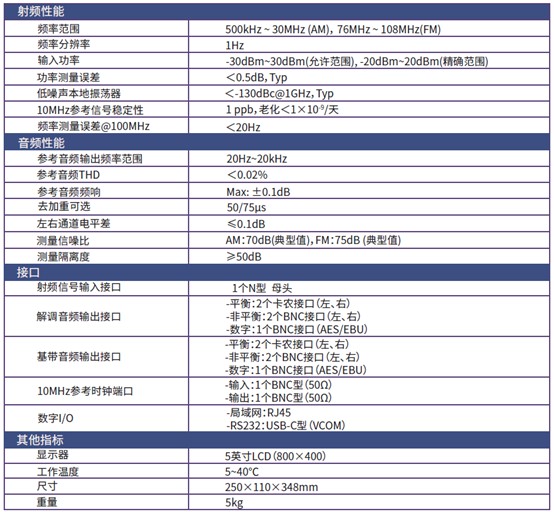

4.3性能指標
如果您想了解更多產品細節，可訪問度緯科技官網（http://ajyey.cn）或致電010-64327909咨詢。
