一、引言
DAB應用中一個十分重要的部分就是數據通道（DATA CHANNEL：SLS/EPG/SPI/DLS），如何進行數據通道測試就成為一個測試測量領域的課題，而本篇文章可以詳細的指導您如何使用我司的信號發生器RWC2010C進行專項測試。
文章提供了關于測試SLS、EPG、SPI和DLS的方法和步驟。其中，SLS測試可以使用PAD或Packet Data數據通道進行，可以下載PNG格式的圖片文件到RWC2010C進行測試。EPG測試可以使用PAD或Packet Data通道進行，可以編輯節目的開始時間和持續時間。SPI測試可以使用PAD或Packet Data通道進行，可以配置為現有DAB服務的次要組件。DLS測試可以使用PAD進行，可以編輯DLS字符串。
文章還提供了一些操作示例和使用PC程序下載文件的說明。
二、SLS測試
RWC2010C提供了使用PAD或分組數據通道測試SLS的功能。您可以將自己的圖片文件下載到RWC2010C中。其中用于SLS測試的圖片文件必須為PNG格式，文件大小必須足夠小。一些PNG文件可以使用PC程序從RedwoodComm的文件服務器下載，也可自己導入。
2.1 使用分組數據通道進行SLS測試
SLS分組數據通道可以配置為現有DAB業務的次要組件，如下所示。
2.1.1 ENSEMBLE總體設置：

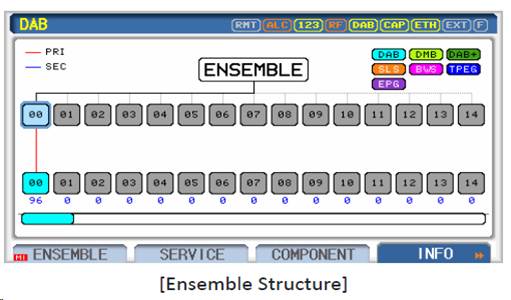

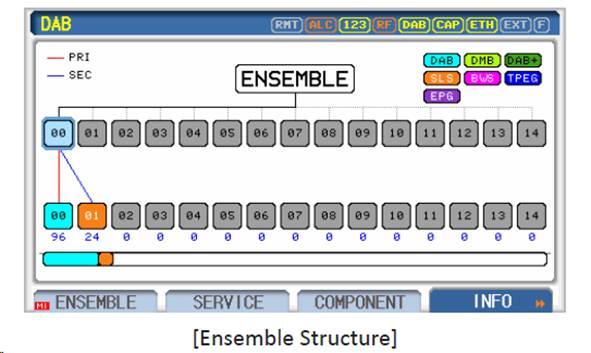

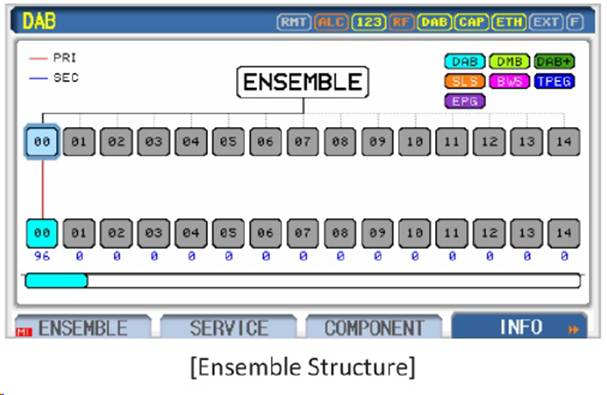

2.1.2 INFO界面狀態：

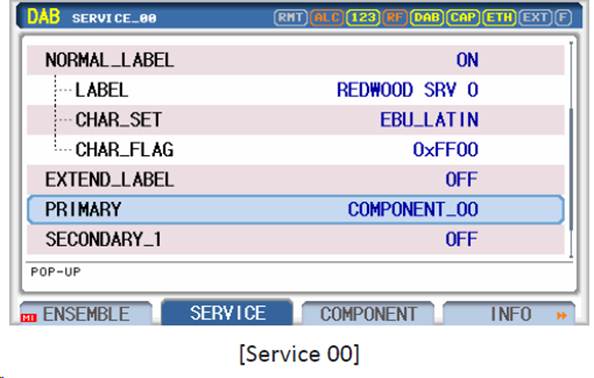

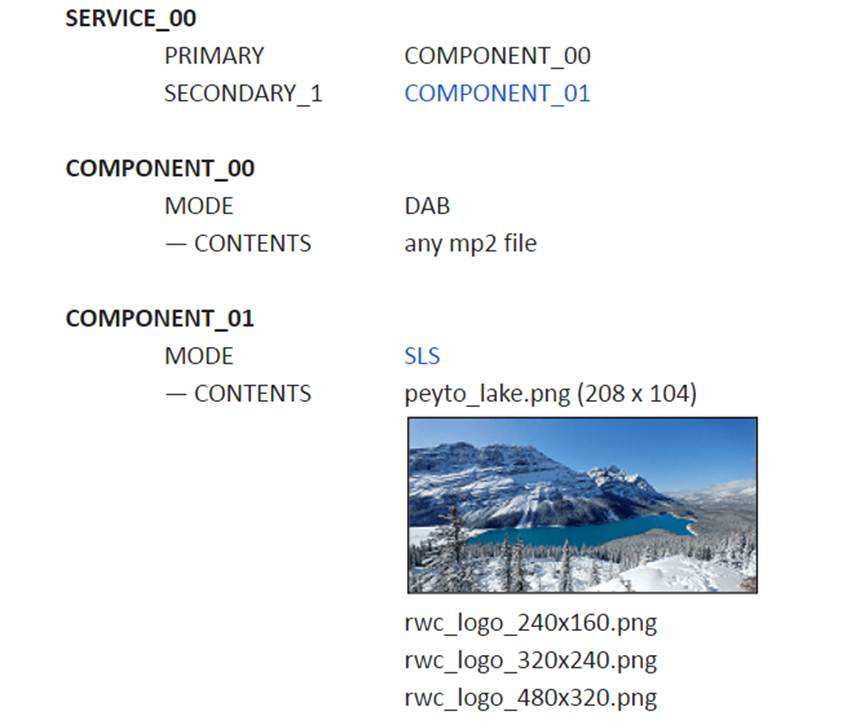

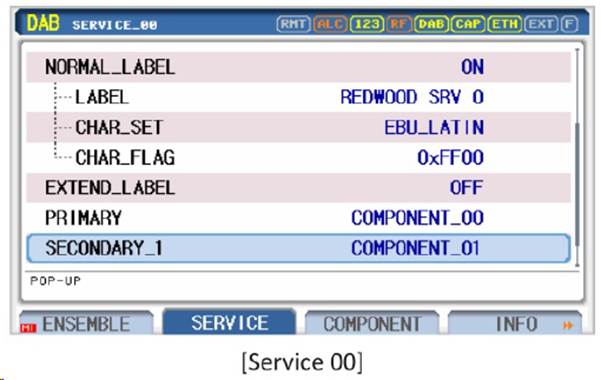

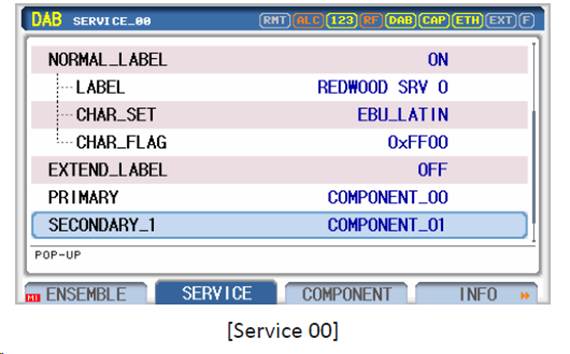

2.1.3 SERVICE界面設置：

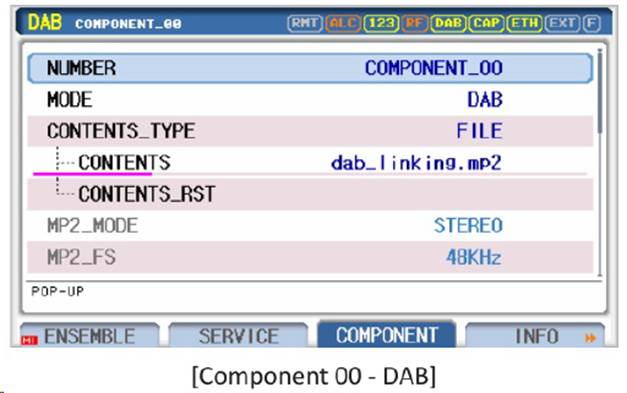

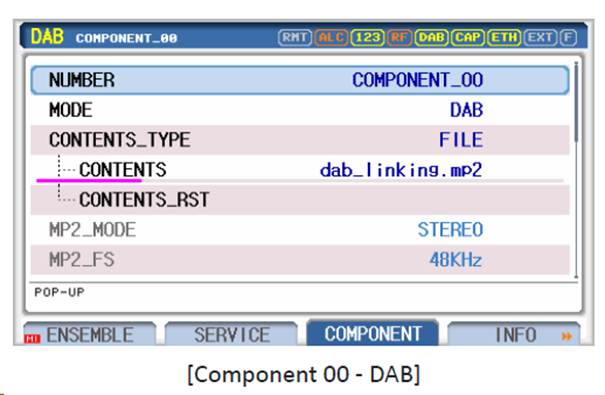

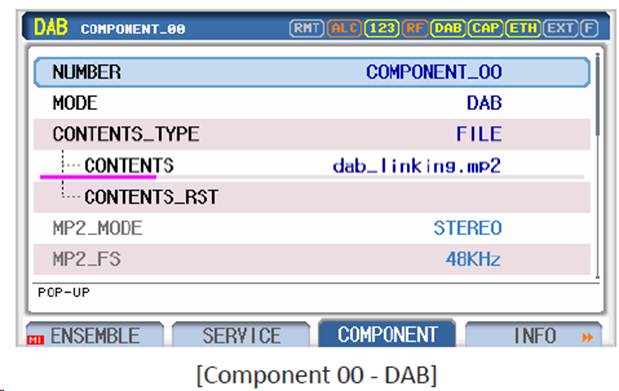

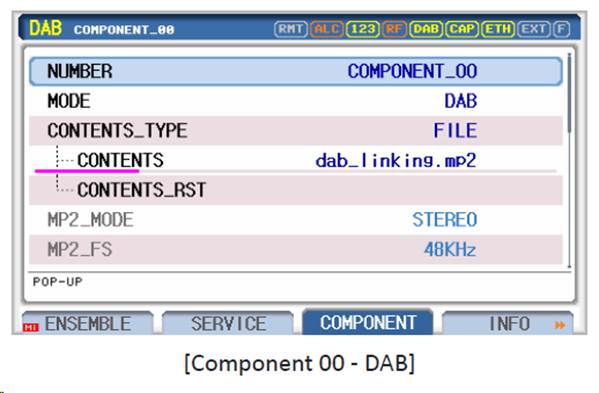

2.1.4 COMPONENT 00設置：

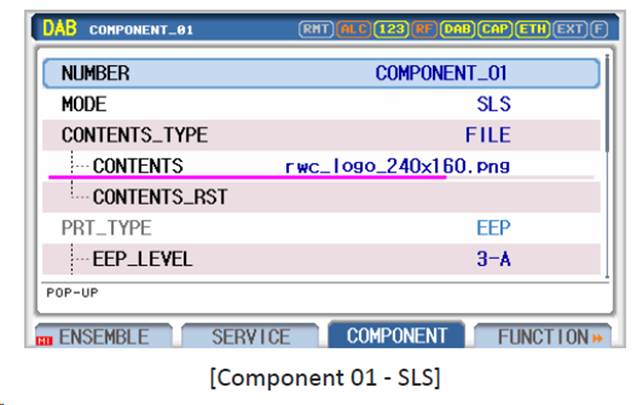

2.1.5 COMPONENT 01設置：
2.1.6 注意事項：
1、您的接收機是否支持顯示當前格式的圖片？
2、您的接收機是否支持EEP_BPS?
2.2 使用PAD模式進行SLS測試
使用PAD通道的SLS可以在主組件中配置，如下所示。
2.2.1 ENSEMBLE總體設置：

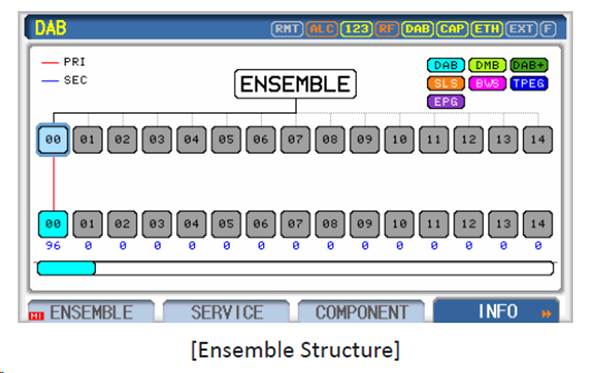

2.2.2 INFO界面狀態：

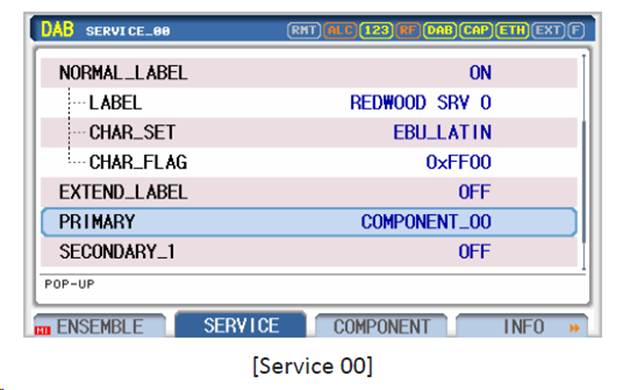

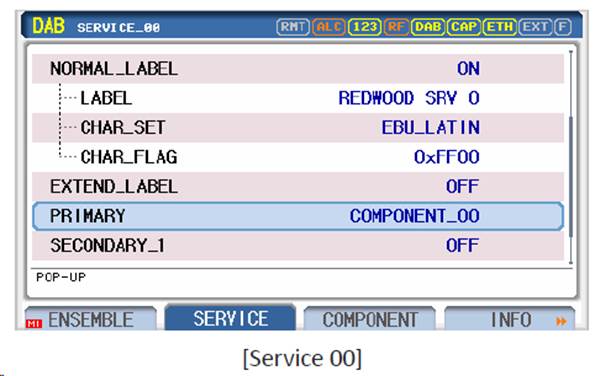

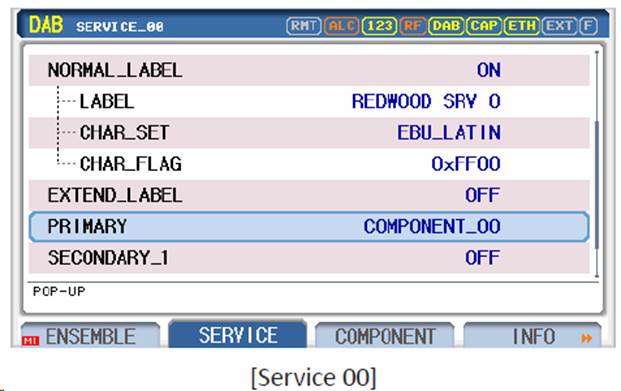

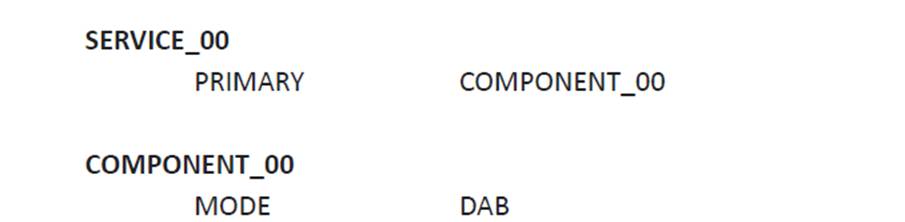

2.2.3 SERVICE界面設置：

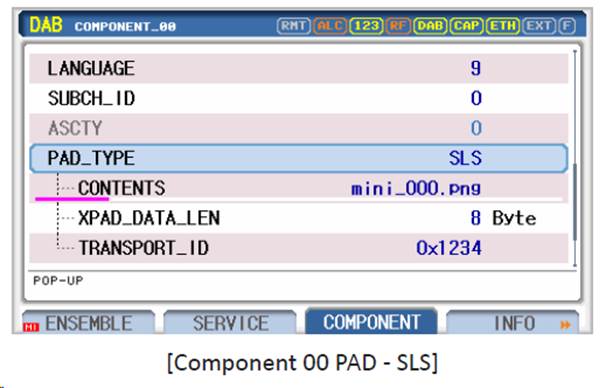

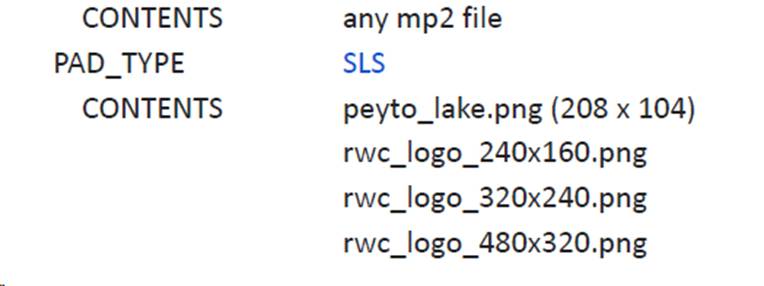

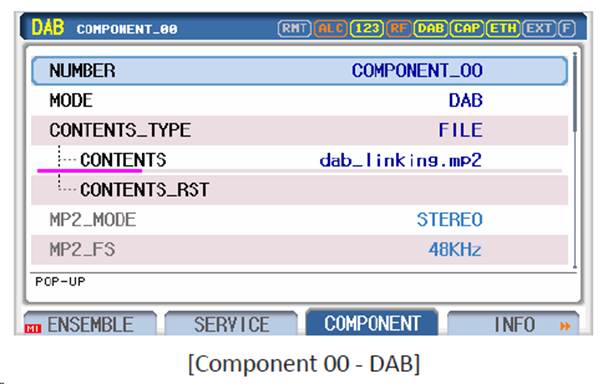

2.2.4 COMPONENT 00設置：
2.3 使用PC程序下載PNG文件示例

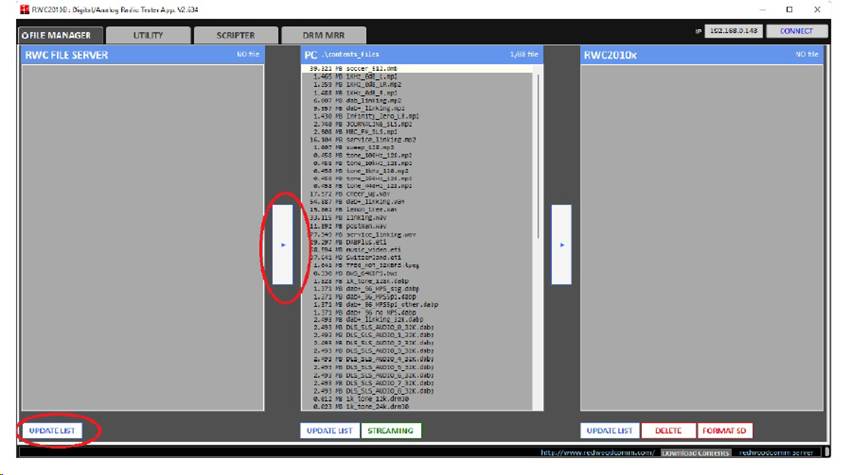

要獲取示例PNG文件，請運行RWC2010_utility.exe程序并選擇FILE MANAGER。然后，點擊更新列表圖標，從左下角的RedwoodComm文件服務器獲取文件列表。選擇需要下載的文件，點擊下載圖標(RWC FILE服務器與PC機之間的箭頭按鈕)。
三、EPG電子節目指南測試
RWC2010C提供了使用PAD或分組數據通道測試EPG的功能。程序的開始時間和持續時間可以在RWC2010C GUI中編輯。最多可以編輯10個節目節目表。
3.1 使用分組數據通道進行EPG測試
EPG分組數據通道可以配置為現有DAB業務的次要組件，如下所示。
3.1.1 ENSEMBLE總體設置：

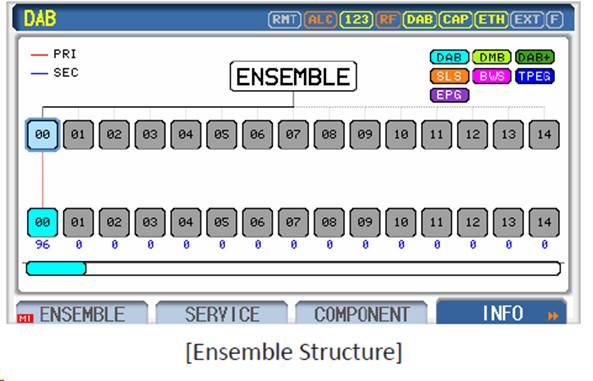

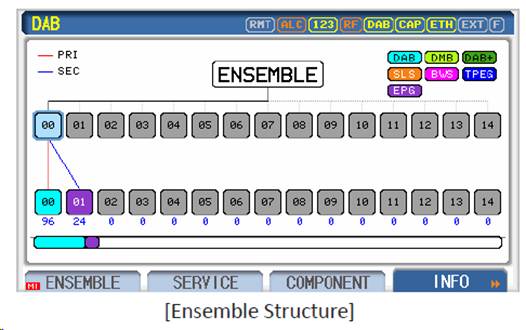

3.1.2 INFO界面狀態：

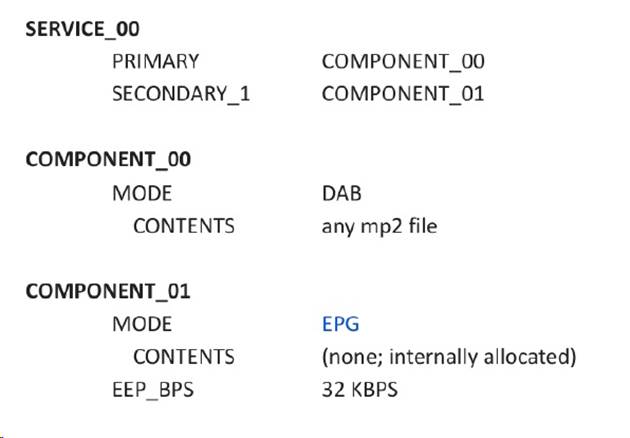

3.1.3 SERVICE界面設置：

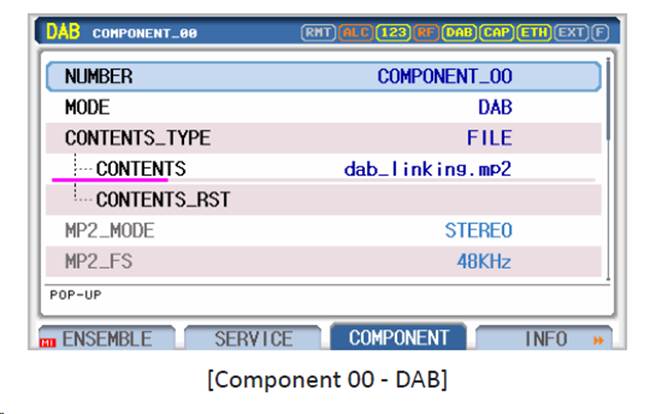

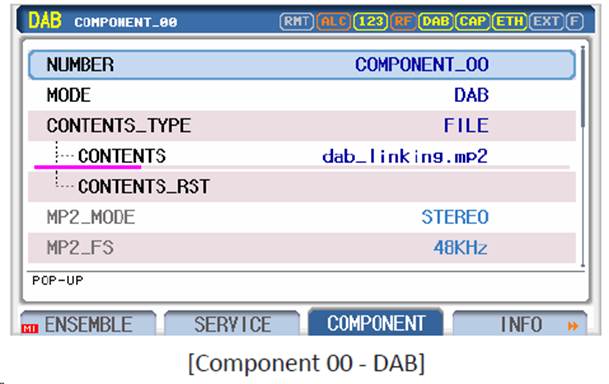

3.1.4 COMPONENT 00設置：

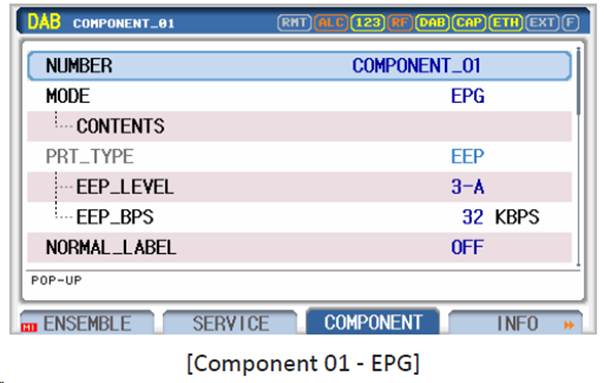

3.1.5 COMPONENT 01設置：
3.2 使用PAD模式進行EPG測試
使用PAD通道的EPG可以在主組件中配置，如下所示。
3.2.1 ENSEMBLE總體設置：
3.2.2 INFO界面狀態：

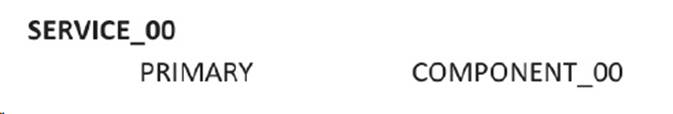

3.2.3 SERVICE界面設置：

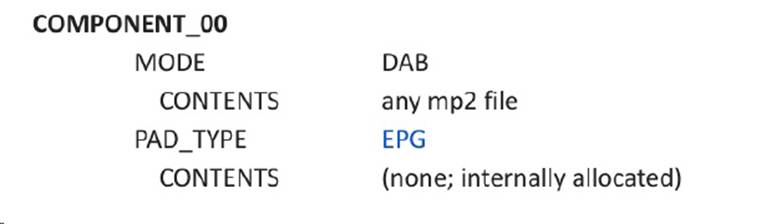

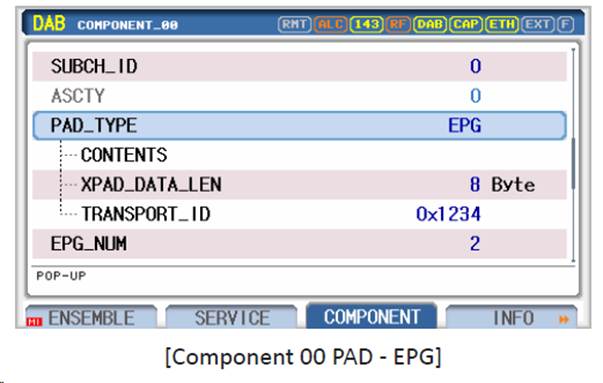

3.2.4 COMPONENT 00設置：
四、SPI 服務和項目信息測試
RWC2010C提供了使用PAD或分組數據通道測試EPG的功能。程序logo文件固定為RedwoodComm文件。所以用戶不需要下載logo文件。一些示例PNG文件可以通過PC從RedwoodComm的文件服務器下載。
4.1 使用分組數據通道進行SPI測試
SPI分組數據通道可以配置為現有DAB業務的次要組件，如下所示。
4.1.1 ENSEMBLE總體設置：

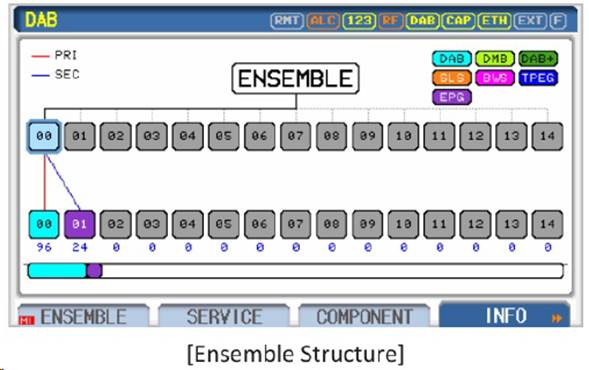

4.1.2 INFO界面狀態：

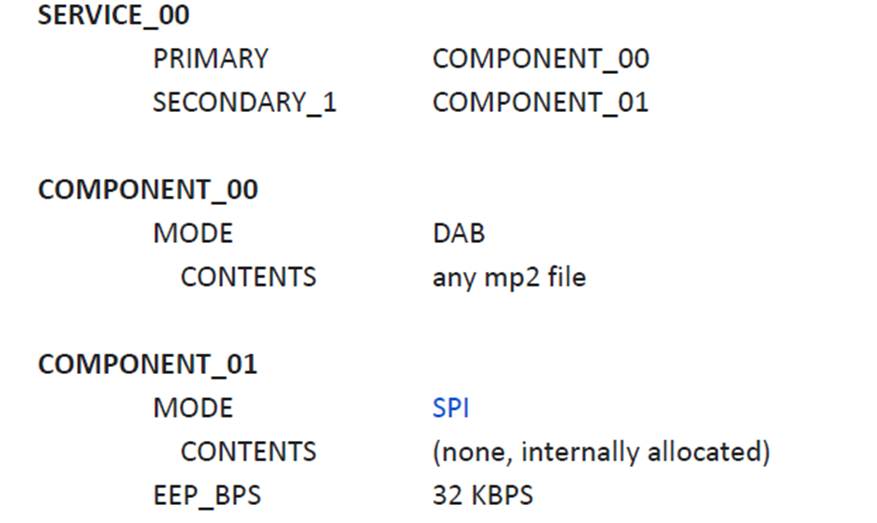

4.1.3 SERVICE界面設置：
4.1.4 COMPONENT 00設置：
4.1.5 COMPONENT 01設置：
4.2 使用PAD模式進行SPI測試
使用SPI通道的EPG可以在主組件中配置，如下所示。
4.2.1 ENSEMBLE總體設置：
4.2.2 INFO界面狀態：

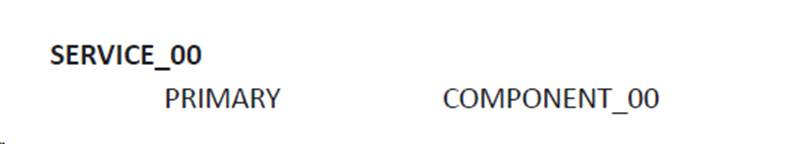

4.2.3 SERVICE界面設置：

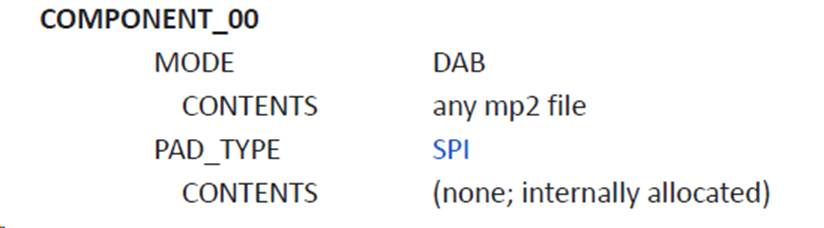

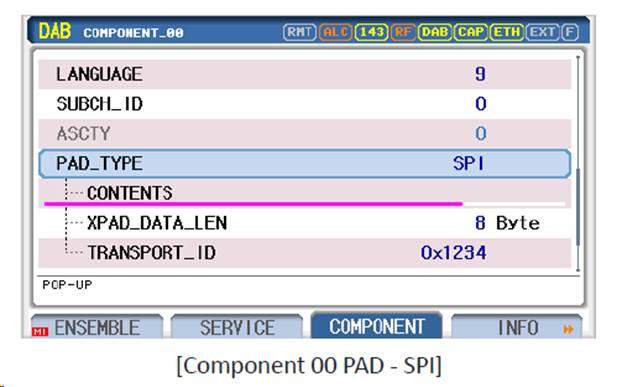

4.2.4 COMPONENT 00設置：
五、DLS 動態標簽服務測試
RWC2010C提供了使用PAD測試DLS/DL+的功能。DLS字符串可以在RWC2010C的GUI中進行編輯。我們建議使用RWC2010_utility.exe程序進行4.2中描述的DLS編輯，這使得編輯非拉丁文本更容易。。
5.1 使用PAD模式進行DLS/DL+測試
DLS/DL+分組數據通道可以配置為現有DAB業務的次要組件，如下所示。
5.1.1 ENSEMBLE總體設置：
5.1.2 INFO界面狀態：

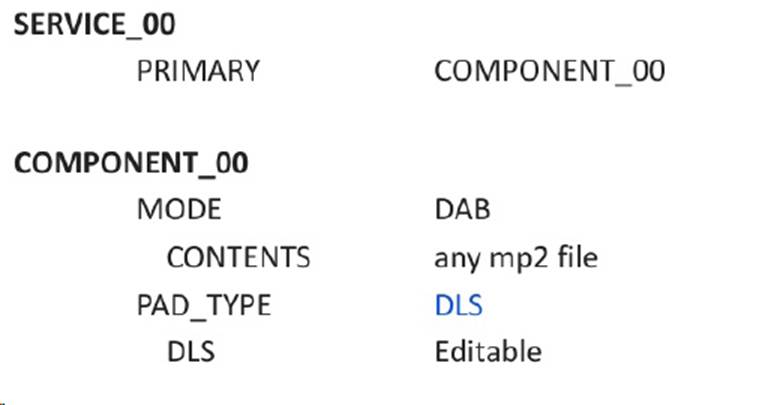

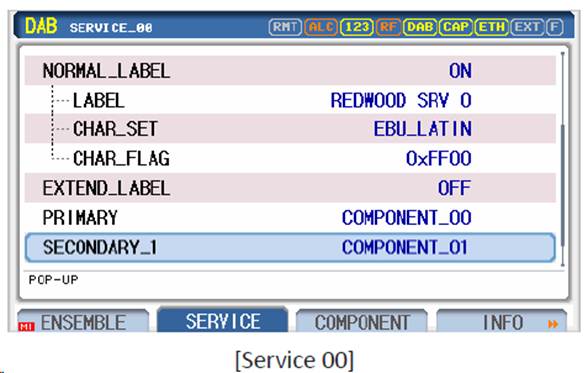

5.1.3 SERVICE界面設置：

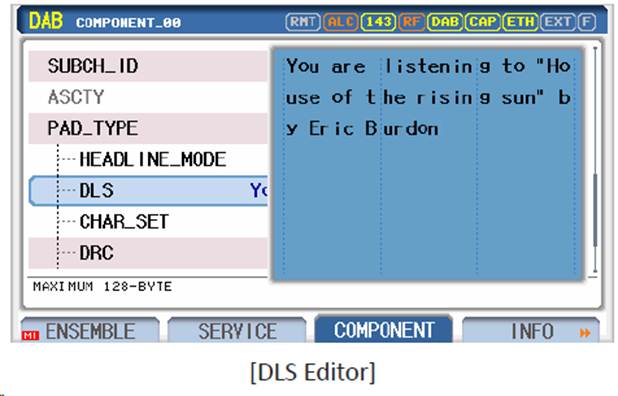

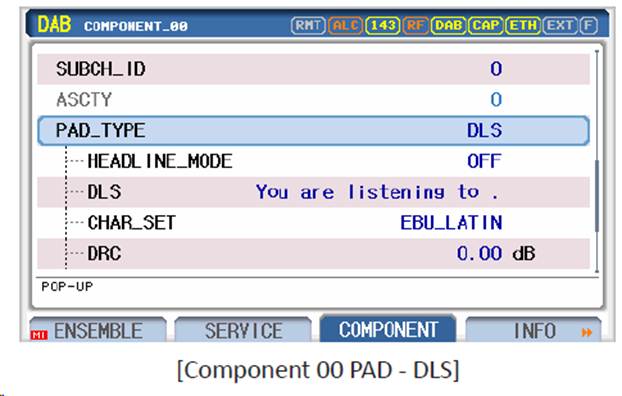

5.1.4 COMPONENT 00設置：

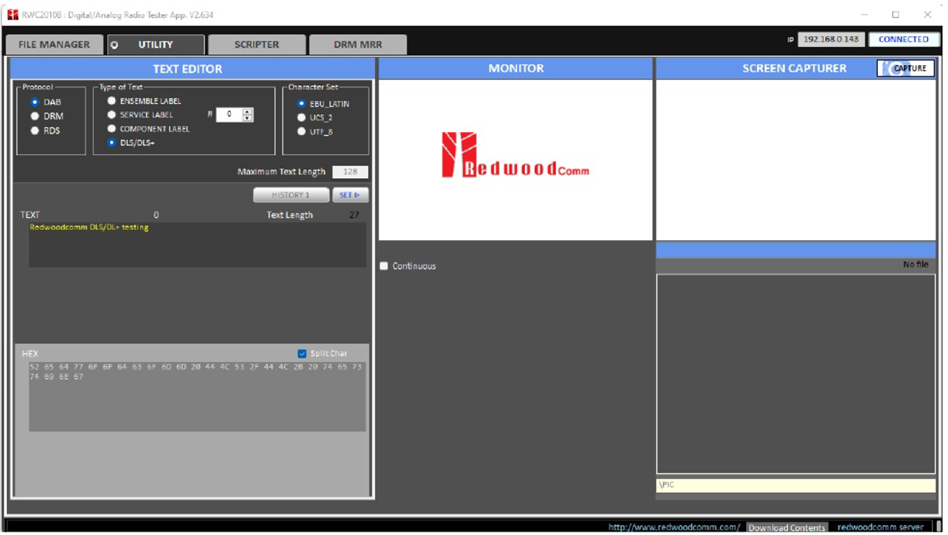

5.2 使用PC程序進行DLS編輯
RedwoodComm提供了一種使用PC機程序編輯多種語言的簡便方法，如下所示。
六、典型測試儀器簡介

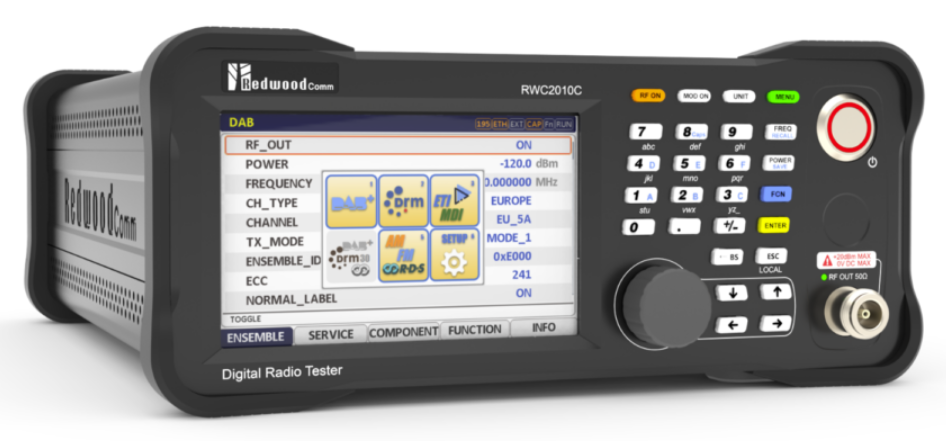

針對DAB CHANNEL測試，我公司運營銷售的RWC2010C設備是完全滿足要求的。
該設備支持AM和FM模擬調制，也支持DAB/DRM數字調制，可以同時輸出多路FM信號。尤為值得關注的是該設備支持靈活的基帶復用功能，為業界獨創功能，可以針對DAB和DRM進行流級別的復用配置，從而大大增強測試靈活性和效率。該設備支持完善的DAB附加功能測試，比如Seamless Linking（根據測試需要可能需要其它設備和軟件搭配）和DAB Announcement。
需要指出的是，此設備也滿足基于ETI流的測試方式。具體請讀者參考RWC2010C產品彩頁和相關資料，并可向我司電話咨詢（010-64327909）。
若讀者需要基于IQ采集的數據流來測試，則可以考慮MP7600來進行，該設備支持16bit位深和高速采樣，可以幾乎無失真還原射頻信號，尤其可以利用其100M的最大實時帶寬來同時記錄寬帶信號。
